开关功率管的热力学挑战与失效机理
开关功率管在高频或大电流工况下，导通电阻与开关损耗会迅速转化为热能，若热量无法及时导出，结温将急剧上升。当芯片温度超过额定阈值，半导体材料的载流子迁移率下降，导致导通压降增加，进而引发热失控甚至永久性击穿。这种由热积累引发的性能衰减，是电力电子系统中最常见的故障模式之一，直接影响了设备的运行稳定性与使用寿命。
为了维持功率管在安全温度区间内工作，必须构建低热阻的散热路径。热量从芯片核心出发，经由封装基板、散热界面材料、散热介质最终散发至空气中，每一层材料的热阻都会削弱整体散热效率。因此，优化接触面的平整度、选择合适的导热介质以及设计合理的对流结构，是降低热阻、提升功率密度的关键物理基础。

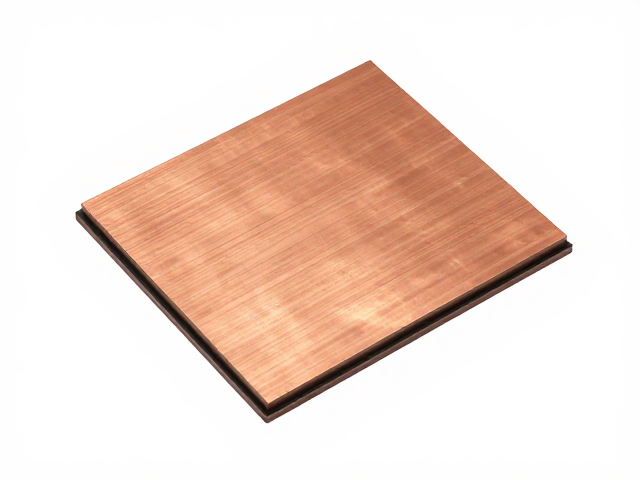

铜散热片的物理特性与加工优势
铜因其卓越的热导率（约401 W/m·K）和优异的加工性能，成为高性能电子设备中首选的散热介质材料。相比铝材，铜能更快速地将热量从热源中心传导至边缘，显著降低热点温度，特别适用于高功率密度场景如电动汽车逆变器或工业伺服驱动器。铜材良好的延展性也使得其易于通过冲压、CNC加工或压铸形成复杂的鳍片结构，以最大化表面积从而增强对流换热效果。
然而，铜的高密度和成本也是其应用中的主要制约因素。铜的密度约为8.96 g/cm³，远高于铝的2.7 g/cm³，这增加了设备自重和结构支撑的成本。此外，铜在潮湿环境中容易发生氧化腐蚀，生成氧化层会增加接触热阻。因此，在实际应用中，铜散热片常需要进行表面镀锡、镀镍或阳极氧化处理，以平衡导热性能、机械强度与环境耐受性，确保长期运行的可靠性。
继电器在热管理系统中的隔离与切换作用
继电器作为电路中的电子开关，在复杂的电源管理系统中承担着负载切换与隔离的关键职能。在涉及多路功率输出的场景中，继电器能够根据控制信号快速切断或接通特定负载回路，从而在非工作状态下完全断开电源，消除待机功耗。这种硬性隔离不仅提升了系统的安全性，还防止了不同电路间的热干扰，确保各模块在独立且稳定的热环境中运行。
在高功率应用中，继电器触点在闭合瞬间产生的电弧会加速触点氧化，进而增加接触电阻，导致局部发热。因此，选型时需重点关注继电器的额定电流、触点材质及灭弧能力。银合金触点因其良好的导电性和抗电弧侵蚀能力，常被用于大功率回路。此外，继电器的线圈功耗也是热设计的一部分，低功耗线圈设计有助于减少控制回路自身的发热，降低整体系统的热负荷。
高效散热方案的综合设计与选型逻辑
高效的散热方案并非单一组件的堆砌，而是热源特性、散热介质与环境条件的系统级匹配。设计时需依据功率管的损耗数据计算总发热功率，结合环境温度与允许温升，确定所需的总热阻值。通过串联热阻模型，分别计算结到壳、壳到散热片、散热片到环境的热阻，从而精确界定各部件的性能指标。这种严密的热阻分配策略，能避免过度设计或散热不足，实现成本与性能的最优平衡。
在选型过程中，需综合考虑空间限制、气流条件及成本约束。对于自然对流环境，应优先选择具有高表面积密度和合理鳍片间距的铜或铝制散热器，以利用烟囱效应增强空气流动。若存在强制风冷或液冷条件，则可选用热导率更高的铜基板或微通道散热器，以应对更高的热流密度。同时，导热界面的材料选择至关重要，高导热系数的硅胶垫或相变材料能有效填补微观空隙，降低界面热阻，确保热量高效传递。
