铝合金挤压型材轻量化设计中的电磁屏蔽机制
铝合金作为一种兼具优异导电性与导热性能的金属材料，在电子设备外壳及结构件中扮演着双重角色。在轻量化设计的过程中，材料密度的降低往往伴随着壁厚的减薄，这直接影响了材料对电磁干扰（EMI）的屏蔽效能。电磁辐射的衰减主要依赖于材料的反射损耗和吸收损耗，其中反射损耗与材料的电导率密切相关，而吸收损耗则受材料磁导率、电导率以及厚度的共同影响。对于非铁磁性铝合金而言，其屏蔽作用主要依靠表面形成的涡流来抵消外部电磁场，因此，单纯依靠增加厚度来提升屏蔽效果会违背轻量化初衷，必须通过微观结构调控与宏观结构优化的协同作用来实现。
在挤压工艺中，铝合金的微观组织特征如晶粒尺寸、第二相粒子分布以及织构取向，会显著影响其宏观电导率。高纯铝或经过特定时效处理的合金（如6061-T6或7075系列），其晶界处的析出相若能有效阻碍电子散射，即可在保持较低密度的同时维持较高的电导率。实际工程数据表明，通过控制挤压比和模具温度，使型材内部形成均匀细小的强化相，可以在不显著增加重量的前提下，将材料在GHz频段的表面电阻率降低约10%-15%。这种微观层面的优化，为后续通过结构设计进一步抑制电磁泄漏提供了基础物理条件的保障。
拓扑结构优化与屏蔽效能的协同提升

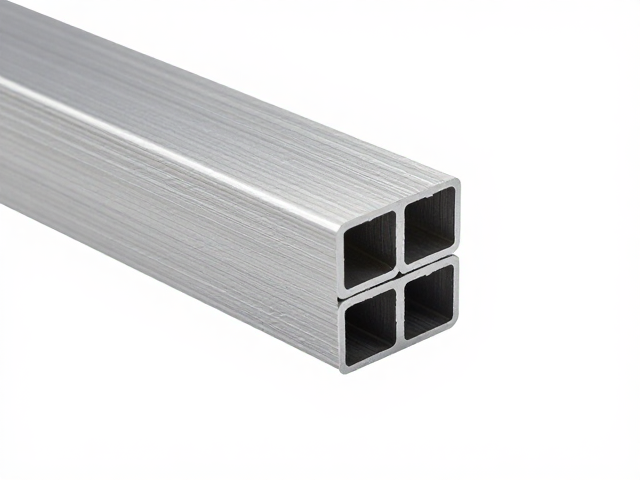

针对轻量化与电磁屏蔽的双重需求，结构拓扑优化成为核心技术手段。传统的实心块状结构在受到电磁波照射时，若厚度不足，电磁波可能穿透材料造成泄漏。通过引入蜂窝状、网格状或肋板加强结构，可以在减少材料用量的同时，改变电磁波的传播路径。当电磁波遇到这些周期性或随机分布的微观结构时，会发生多次反射和散射，从而增加电磁波在材料内部的停留时间，进而通过材料的固有损耗转化为热能消耗掉。这种基于结构几何特征的“超材料”效应，使得薄壁铝合金型材在低频段也能获得优于同等厚度实心板材的屏蔽效能。

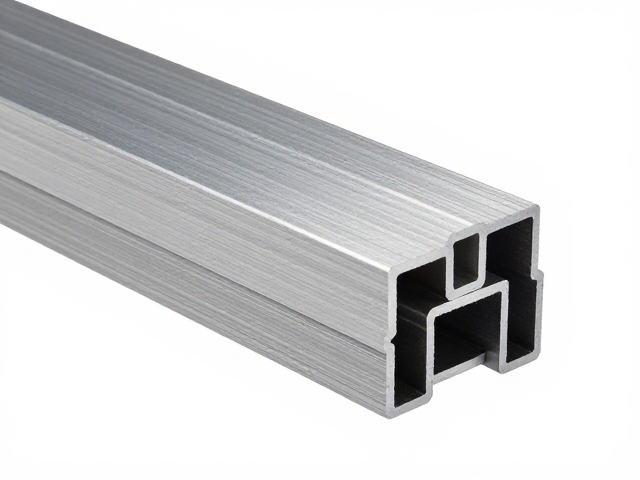

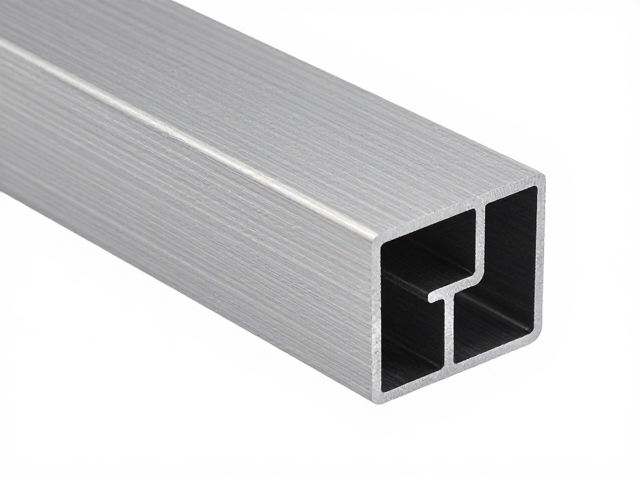

具体到挤压型材的设计，截面形状的复杂性直接影响屏蔽性能的分布。例如，在机箱接缝处或开口边缘，电磁泄漏往往最为严重。通过设计具有多重卡接、迷宫式密封槽的挤压截面，可以显著降低接缝处的电磁透射系数。在实际应用中，某款工业控制单元的外壳采用一体化挤压铝合金型材，其侧壁设计为带有内部加强筋的闭合腔体结构。经第三方实验室在30MHz至1GHz频段下的测试，该结构在保持壁厚仅为1.5mm的情况下，整体屏蔽效能达到了40dB以上，有效满足了电磁兼容性（EMC）标准中对辐射发射的限制要求，同时较传统焊接结构减重超过20%。
表面处理与界面接触对屏蔽效果的影响
轻量化设计下的薄壁铝合金型材，其结构完整性容易因机械应力或热变形而受损，进而导致屏蔽效能下降。因此，表面处理工艺不仅是防腐的关键，更是维持电磁连续性的重要环节。化学镀镍、导电漆喷涂或真空蒸镀等表面改性技术，可以在铝合金表面形成一层高导电性的金属膜。这层薄膜能够弥补铝合金本体因壁厚限制导致的屏蔽不足，特别是在高频段，表面趋肤效应使得电流主要分布在材料表层，高导电表面层能显著降低表面电阻，提升反射损耗。
此外，型材组装过程中的界面接触质量直接决定了整体屏蔽效果。铝合金型材在组装时，若依靠点接触或局部支撑，接触电阻会极大增加，导致电磁波像通过天线一样从缝隙处辐射或泄漏。采用导电弹性衬垫、导电泡沫或在接触面设计锯齿状咬合结构，可以增大有效接触面积，降低接触电阻至毫欧级别。在某高性能通信基站散热器与支架的组装案例中，通过在挤压型材接触面预留导电沟槽并填充银铜合金编织网，使得整体连接处的屏蔽效能提升了15dB，确保了在复杂电磁环境下的信号完整性，同时避免了因增加金属覆盖层而带来的重量负担。
