薄膜电容平坦幅频特性的物理机制

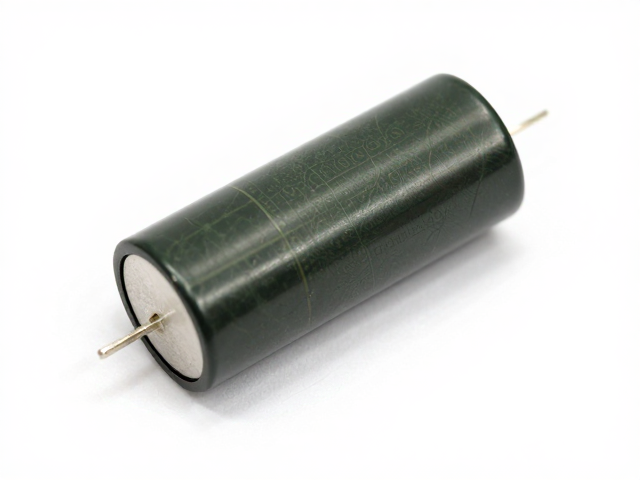

薄膜电容的阻抗特性并非单一电容值所能完全描述，其实际表现受到等效串联电感（ESL）和等效串联电阻（ESR）的显著影响。在低频段，容抗占据主导地位，阻抗随频率升高而线性下降；然而，当频率提升至自谐振点附近时，寄生电感的作用开始显现，导致阻抗曲线出现拐点。理想的平坦幅频特性意味着在宽频带内阻抗变化平缓，这直接决定了电容在高频噪声抑制下的有效性。若幅频特性波动剧烈，电容在高频段的滤波效能会大幅衰减，进而影响整体电路的稳定性。
从材料物理层面来看，金属化聚丙烯薄膜（MKP）或聚酯薄膜（Mylar）的介电损耗角正切值（tanδ）会随频率和温度发生非线性变化。这种微观层面的极化弛豫过程，宏观上反映为阻抗曲线的细微起伏。高品质的薄膜电容通过优化金属化层的蒸镀均匀度及电极结构，能够降低局部电流密度，从而抑制因局部过热导致的参数漂移。这种由材料本征特性决定的稳定性，是构建平坦幅频特性的基础，也是区分高性能工业级元件与普通消费级元件的关键物理边界。
提升功率承受极限的核心结构设计
功率承受极限的提升，首要依赖于内部电极结构的优化设计，其中卷绕式与叠层式结构的选择至关重要。卷绕结构通过长条形电极的紧密卷曲实现高容量密度，但在高频大电流冲击下，边缘效应可能导致局部电场集中。相比之下，叠层结构（Stacked）或双电极结构（Double Foil）能显著降低ESL，提供更短的电流回路，从而在瞬态功率冲击中表现出更优的热稳定性。例如，在高压直流母线应用中，采用双面金属化电极并优化极耳位置，可将短路电流产生的热应力均匀分布，避免局部击穿。
散热路径的构建是决定功率承受能力的另一大支柱。薄膜电容在承受高纹波电流时，内部产生的焦耳热必须通过电极引出端有效散发。传统单极耳设计会导致热量积聚在电容中心，形成热岛效应，加速介质老化。现代高功率密度设计倾向于采用双极耳或多极耳对称布局，配合大容量金属化区域，缩短热传导路径。实测数据显示，在相同纹波电流条件下，优化极耳布局的电容温升可降低3-5℃，这直接延长了介质材料的热寿命，使电容能在更高功率密度场景中持续工作而不发生热击穿。
介质材料与制造工艺的协同优化
介质材料的分子结构稳定性直接关联于电容的耐压等级和功率耐受度。聚丙烯（PP）薄膜因其极低的介电损耗和优异自愈特性，成为高功率应用的首选。然而，单纯依赖材料无法突破物理极限，必须结合表面处理工艺。通过在薄膜表面进行微粗糙化处理或涂覆特殊保护层，可以增加金属化层的附着力，防止在大电流冲击下金属层剥离。这种工艺改进使得电容在承受毫秒级脉冲功率时，能够维持电极结构的完整性，避免因金属层熔断导致的容量骤降。
制造工艺中的张力控制与退火工艺对最终产品的电气性能具有决定性影响。薄膜在卷绕或叠层过程中受到的机械应力会残留于材料内部，形成微观缺陷，这些缺陷在高压下可能成为击穿点。通过精确的热退火处理，可以消除内应力，恢复分子链的有序排列，从而提升介质的绝缘强度。此外，真空蒸镀过程中的温度梯度控制确保了金属化层的厚度均匀性，避免了因厚度不均导致的局部电流密度过大。这种从材料合成到精密制造的全链路优化，构成了提升功率承受极限的技术闭环。
