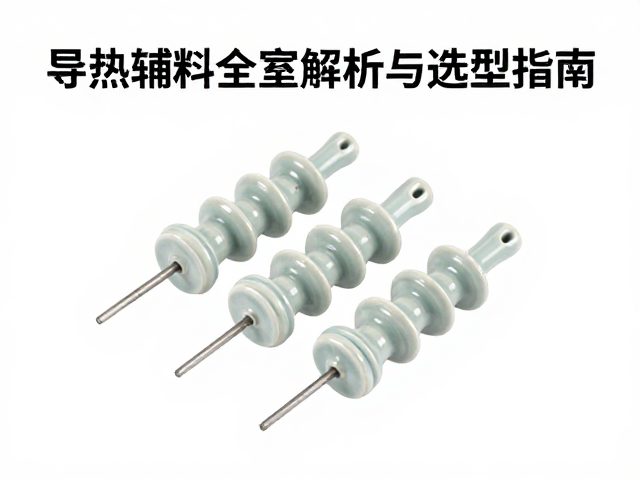

陶瓷绝缘子的核心材质与耐温特性
导热辅料中的陶瓷绝缘子主要依托氧化铝（Al2O3）、氮化铝（AlN）或氧化铍（BeO）等高纯度陶瓷粉末，通过粉末冶金工艺烧结而成。氧化铝陶瓷因其优异的机械强度和成熟的生产工艺，在电子封装领域占据主导地位，其理论最高使用温度可达1700℃，但在常规导热界面材料应用中，长期稳定工作温度通常设定在150℃至200℃之间。相比之下，氮化铝陶瓷具备更优越的导热系数，通常介于80W/m·K至180W/m·K之间，且介电常数较低，适合高频高速场景，其耐温性能与氧化铝相近，但热膨胀系数与硅芯片更为匹配，能有效降低热应力导致的失效风险。
绝缘子的耐温范围并非单一数值，而是受基体材料纯度、致密度以及微观气孔率共同决定的动态指标。高致密度的陶瓷绝缘子能有效阻隔热量快速扩散至非目标区域，同时保持结构的完整性。在实际工况中，当环境温度超过200℃时，普通氧化铝绝缘子可能出现微观裂纹扩展，导致绝缘性能下降；而经过特殊工艺处理的氧化铍陶瓷虽具备极高的导热率和耐温性，但因毒性问题，其应用已受到严格限制，目前更多被高性能氮化铝或碳化硅陶瓷所替代。理解不同基材的热物理性质，是确保绝缘子在高温环境下维持电气隔离功能的基础。
热阻匹配与界面热管理的关键逻辑
在导热界面材料体系中，陶瓷绝缘子扮演着电气隔离与热传导的双重角色，其选型核心在于平衡绝缘强度与导热效率。绝缘子与散热基材之间形成的接触热阻会显著削弱整体散热效果，因此表面平整度至关重要。高精度的研磨工艺可使陶瓷表面粗糙度控制在Ra 0.4μm以内，从而减少空气滞留，提升有效接触面积。在实际热仿真中，若忽略接触热阻，理论计算的温升往往与实际测量值存在较大偏差，通常接触热阻可占总热阻的30%至50%，这在高功率密度器件中是不可忽视的变量。
选型过程中需关注绝缘子厚度与导热路径的关系。较薄的绝缘子能缩短热传导路径，降低热阻，但过薄可能导致机械强度不足，易受安装应力或热膨胀差异影响而破裂。一般建议厚度控制在0.2mm至2.0mm之间，具体需结合施加的压力和器件尺寸进行力学校核。此外，陶瓷绝缘子的介电强度通常高于10kV/mm，这意味着在高压应用场景中，即使是很小的厚度也能提供严密的电气保护，但需警惕局部放电现象，特别是在潮湿或污染环境下，表面污染可能形成导电通路，导致绝缘失效，因此表面清洁度与防护涂层也是选型时需考量的从属因素。
机械强度与环境适应性评估
陶瓷材料固有的脆性特征使其在承受冲击载荷时表现敏感，因此在选型时必须评估其抗弯强度和抗压强度。氧化铝陶瓷的抗弯强度通常在200MPa至400MPa之间，而氮化铝陶瓷因晶体结构差异，抗弯强度多在150MPa至300MPa之间。实际应用中，若绝缘子作为结构支撑件，需计算最大工作应力是否低于其断裂强度，并预留安全系数。热循环测试是验证机械可靠性的重要手段，在-40℃至125℃的温区循环中，绝缘子与封装材料的热膨胀系数失配可能导致界面剥离或陶瓷本体开裂，因此需选择经过老化测试验证的产品数据。
环境适应性方面，陶瓷绝缘子普遍具备优异的化学稳定性，耐酸碱腐蚀性能良好，但在极端高温氧化环境下，表面可能发生轻微氧化或相变，影响长期可靠性。对于高湿度环境，虽然陶瓷本体吸水率极低，但表面吸附水膜可能降低表面电阻，因此在高湿环境下需关注其表面绝缘电阻的变化趋势。此外，热震性能是关键指标，陶瓷在经历快速温度变化时，内部产生的热应力可能导致微裂纹萌生。通过优化烧结工艺提高材料致密度，或引入相变增韧技术，可显著提升抗热震性能，确保在频繁启停或剧烈温变场景中绝缘子的结构完整性。
选型参数与场景化应用策略
实际选型需严格对照应用场景的热功率密度与电气要求。对于LED照明模组，由于工作温度相对较低且功率密度适中，常规氧化铝绝缘片配合高导热硅胶即可满足需求，重点在于控制厚度以优化光路与热阻。而在5G基站射频功放或新能源汽车电驱系统中，功率密度极高，温升控制严苛，需选用高导热氮化铝绝缘子，并配合具有良好填充能力的导热垫片，以补偿表面微观不平度。此时，绝缘子的介电常数需低于9.5，以减少高频信号下的介电损耗，避免影响信号完整性。
数据核验与供应商资质是确保选型落地的环节。供应商应提供完整的第三方检测报告，涵盖导热系数、击穿电压、抗弯强度、吸水率等关键参数，且数据需经CNAS或同等资质实验室认证。在获取技术参数时，需确认测试条件，如导热系数测试遵循ASTM D5993或GB/T 23985标准，击穿电压测试电压升压速率需符合规范。避免仅凭样品小样测试数据决策，应结合批量生产的一致性数据进行评估。同时，关注材料的RoHS合规性及无卤素要求，以符合电子行业通用的环保标准，确保产品在全生命周期内的合规性与安全性。
