车载CD主机显示乱码的核心成因分析

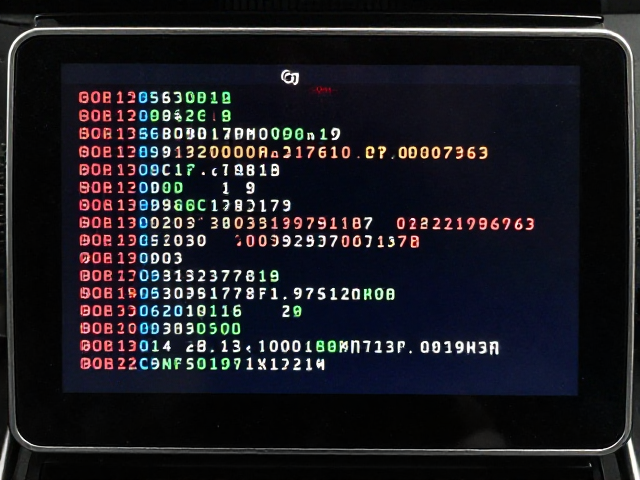

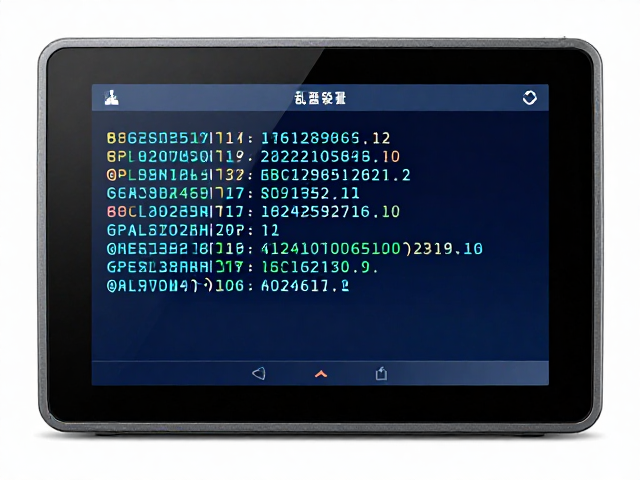

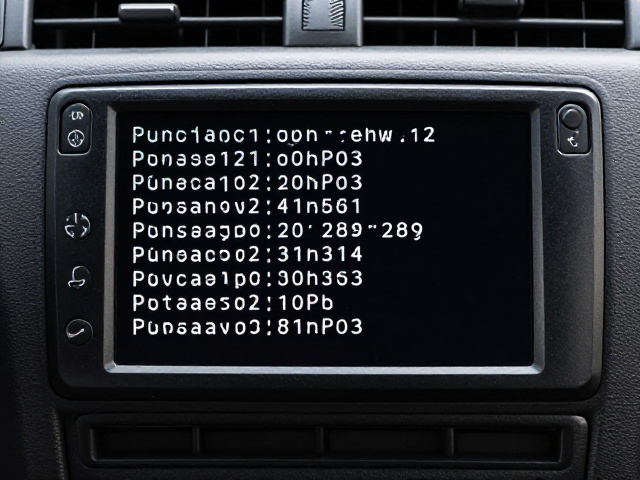

车载多媒体设备的显示屏出现乱码，通常源于底层通信协议与显示驱动之间的数据映射错误。在首款车载CD主机落地初期，部分用户反馈屏幕字符错位或显示为特殊符号，经技术拆解发现，这多发生在SPI或I2C总线通信过程中，当MCU（微控制器）与LCD驱动IC之间的时序匹配出现微小偏差时，高位与低位数据字节可能发生翻转或丢失。特别是在车辆电压波动较大时，复位信号若未能稳定拉低，会导致LCD控制器内部寄存器状态异常，从而引发显示内容的逻辑混乱。
硬件层面的干扰也是导致乱码的重要诱因。车载环境下的电磁兼容性（EMC）测试中，若LCD排线的屏蔽层接地不良，高频噪声容易耦合进数据线，使得传输给显示模块的像素数据出现误码。此外，固件中定义的显示缓冲区大小与实际屏幕分辨率不一致，也会导致地址指针溢出，进而读取到未初始化的内存数据并渲染为乱码。解决此类问题需从硬件滤波优化及软件层面的缓冲区边界检查入手，确保数据在传输链路中的完整性。
采样率设置对音频解码的影响与配置
音频采样率决定了数字音频信号在离散化过程中的时间分辨率，对于车载CD主机而言，正确设置采样率是还原高保真音质的基础。标准CD音轨采用44.1kHz的采样率，这意味着每秒采集44100个样本。若主机内部DSP（数字信号处理器）未正确识别并锁定该参数，或用户在系统底层进行了非常规修改，可能导致DAC（数模转换器）输出时钟失配，进而引发爆音、失真或静音现象。因此，在固件调试阶段，必须确保音频子系统能自动侦测并适配标准CD格式，同时支持用户自定义输入源时的采样率切换逻辑。
在涉及多格式兼容的场景下，采样率设置需兼顾硬件处理能力与解码效率。部分高端车型的主机支持96kHz或192kHz的高解析度音频输入，但这要求内部ADC/DAC芯片具备相应的带宽支持。若强行在低性能芯片上运行高采样率解码，可能导致CPU负载过高，引发音频卡顿或系统延迟。因此，合理的配置策略是在系统初始化阶段检测硬件能力，动态调整采样率处理路径，确保在标准CD播放时严格遵循44.1kHz/16bit的标准，而在处理外部音源时提供灵活的采样率转换选项，以平衡音质与系统稳定性。
乱码排查与采样率调试的技术路径
针对显示乱码问题，技术排查的第一步是引入逻辑分析仪捕捉MCU与LCD驱动IC之间的高速串行信号。通过观察时钟线与数据线的数据波形，可以精确判断是否存在时序违例或信号衰减。若发现数据有效时间内存在毛刺，需在硬件上增加去耦电容或优化PCB走线阻抗；若数据本身错误，则需检查固件中初始化序列是否正确，特别是LCD控制寄存器的配置参数是否与屏幕面板规格书完全一致。此外，增加软件看门狗和显示缓冲区校验机制，可在发生异常时自动重置显示模块，提升系统的容错能力。
在采样率调试方面，建议使用专业音频分析仪对主机输出信号进行频谱分析，验证输出波形是否符合奈奎斯特采样定理。通过修改固件中的时钟分频系数，调整内部PLL（锁相环）参数，使DAC时钟与音频数据流严格同步。在实际验证中，可播放标准测试音轨，观察频谱图中是否有因采样率错误导致的镜像频率或杂散信号。同时，记录不同采样率设置下的系统功耗与CPU占用率，确保在优化音频性能的同时，不引发其他车载电子设备的干扰或系统不稳定。
