车规级电子系统的严苛环境与失效模式分析
汽车电子控制单元（ECU）长期处于高温、高湿、强震动以及电压瞬变的复杂工况中，这种极端的环境特征使得车规级芯片的可靠性标准远高于消费电子领域。AEC-Q100作为全球汽车行业普遍认可的集成电路应力测试认证标准，对芯片在不同温度等级、电压应力以及寿命周期下的表现有着严密的量化要求。在电源管理环节，输入电压的剧烈波动和负载的突变会直接冲击后端芯片，若缺乏有效的能量缓冲，微小的电压尖峰可能导致逻辑单元误动作，甚至造成永久性击穿。

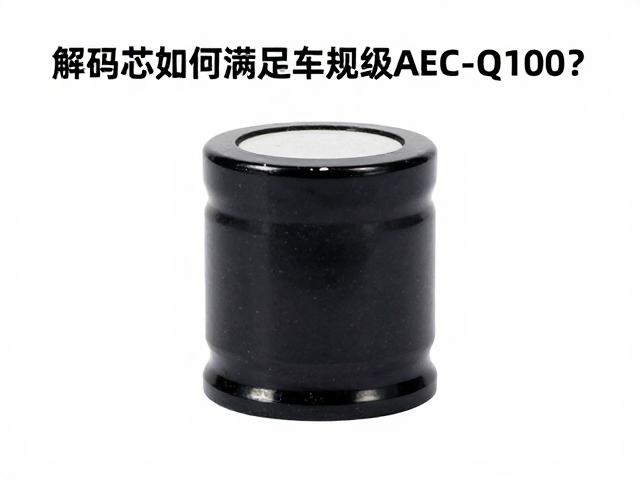

滤波电容在电源链路中扮演着储能与平滑波形的核心角色，其性能直接决定了芯片能否在恶劣工况下维持稳定的工作电压。传统的消费级电容往往难以应对汽车级的高纹波电流和长寿命周期需求，容易因电解液干涸或介质老化导致容值衰减，进而引发系统级故障。因此，深入解析大容量滤波电容如何通过材料科学与结构设计来契合AEC-Q100的严苛指标，是理解车规级芯片稳定运行的关键切入点。
大容量滤波电容的失效机理与AEC-Q100测试对标
AEC-Q100标准中关于温度循环测试（Test Condition 2）和高温高湿反向偏压测试（H3TRB）会极大考验电容的封装完整性与内部电极稳定性。在大容量滤波场景下，电解电容内部的电解质会在高温下加速挥发，导致等效串联电阻（ESR）升高，进而引起自热效应加剧，形成恶性循环直至开路。此外，高频纹波电流产生的热量若无法及时通过封装材料散发，内部压力积聚可能导致防爆阀开启或外壳膨胀，直接导致电容失效。
针对上述失效模式，车规级大容量滤波电容采用了高纯度电解质与特殊封装技术来提升热稳定性。通过优化电极箔的蚀刻面积与浸渍工艺，确保在-40℃至125℃的宽温域内，电容的容值变化率控制在规定范围内，同时保持极低的ESR。这种设计使得电容能够有效吸收电源输入端的瞬态电压尖峰，为后端芯片提供纯净、稳定的直流电压，从而满足AEC-Q100中关于长期工作寿命（Life Test）及电压降额使用的严格规定。
材料与工艺对可靠性提升的核心作用
聚合物导电高分子材料的引入是提升滤波电容车规级性能的重要技术路径。相较于传统液态电解质，固态聚合物材料具有更低的ESR和更高的纹波电流承受能力，且在高温环境下不会发生干涸现象，显著提升了电容的热稳定性。这种材料特性使得电容在应对发动机舱附近高温环境或大功率负载突变时，仍能保持优异的滤波效果，避免了因阻抗变化导致的电压跌落，保障了芯片逻辑判断的准确性。
封装结构的优化同样不可或缺，车规级电容通常采用具有优异散热性能及机械强度的树脂封装或铝壳封装，以抵抗汽车行驶过程中的机械震动与冲击。内部极板的连接方式经过特殊设计，确保在大电流通过时接触电阻的最小化，减少局部热点的产生。通过严格的来料检验与过程控制，确保每一颗电容在微观结构上的均一性，从而在批量应用中实现高度一致的可靠性表现，完全对标AEC-Q100中关于机械强度与环境耐受性的各项测试要求。
电路设计中的容值选择与系统级验证
在电源管理系统设计中，滤波电容的容值选择需基于严密的仿真计算与实际工况分析，而非经验估算。工程师需根据负载的动态响应速度、输入电源的阻抗特性以及允许的电压纹波范围，计算所需的最小储能容量。大容量滤波电容能够有效降低电源网络的阻抗峰值，在负载电流阶跃变化时提供瞬态电流支持，防止电压瞬间跌落超出芯片的欠压锁定阈值。这一过程需要结合具体的电路板布局，优化电容与芯片电源引脚之间的走线电感，最大化滤波效果。
系统级验证阶段，需通过AEC-Q100对应的完整测试流程对包含滤波电容的电源模块进行压力测试。在实际测试中，使用高精度仪器监测电容在指定温度、电压应力下的参数漂移情况，确保其在规定寿命周期内（通常为1000小时至10000小时不等，视具体等级而定）关键参数不超出允许偏差范围。通过这种严密的工程验证，确认滤波电容在满足车规级芯片稳定运行需求的同时，具备足够的冗余度以应对未来可能出现的极端工况，确保整车电子系统的长期无故障运行。
