薄膜电容物理尺寸与寄生参数的从属关系

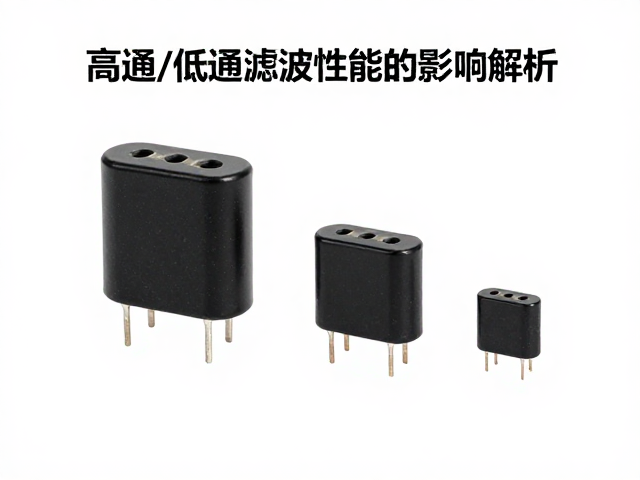

薄膜电容的体积规格直接决定了其内部极板面积与介质厚度的宏观表现，进而深刻影响着等效串联电感（ESL）和等效串联电阻（ESR）的关键数值。在高频电路设计中，电容并非理想的储能元件，其封装尺寸越大，通常意味着内部电极引线的长度增加以及极板间距离的变化，这会显著提升寄生电感效应。对于低通滤波器而言，高频信号的衰减能力高度依赖于电容在高频段下的阻抗特性，过大的体积导致的寄生电感会在高频处形成阻抗峰值，削弱滤波效果，使得高频噪声难以通过电容有效接地。相反，小型化封装如0402或0603规格，因具备更短的电流回路路径，能显著降低寄生电感，从而在高频段维持更低的阻抗，提升高通滤波中高频信号的透过率或低通滤波中高频信号的抑制能力。
电容体积对自谐振频率（SRF）有着决定性的影响，这是评估滤波器性能的核心指标之一。自谐振频率由电容值与寄生电感共同决定，公式表现为 $f_{res} = 1 / (2\pi\sqrt{LC})$。当薄膜电容体积增大时，虽然可以通过增加极板面积来提升电容值（C），但体积增加往往伴随着寄生电感（L）的非线性上升。在低通滤波场景中，若电容体积过大导致SRF低于截止频率，电容在目标频段内将呈现感性特性而非容性，导致滤波器完全失效，高频信号直接通过电感路径泄露。而在高通滤波中，串联电容的体积若过大，其寄生电感会与电容形成谐振点，可能阻碍高频信号的高效传输，造成高频衰减。因此，工程师需根据目标频带精确计算，选择体积与寄生参数匹配的最优封装，而非盲目追求小体积或大容值。
封装结构对高频滤波特性的具体干扰机制

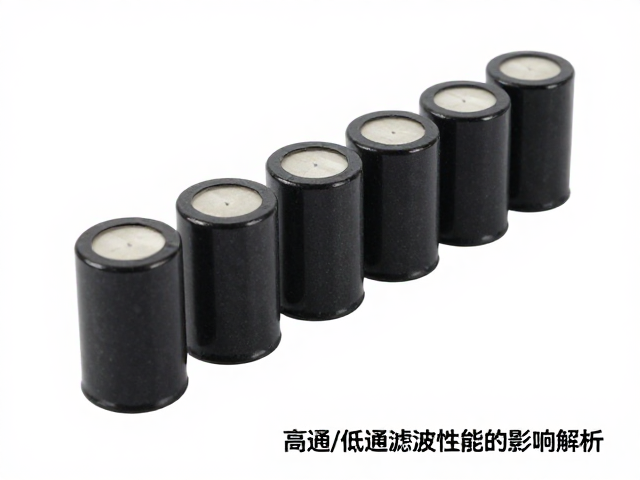

薄膜电容的内部堆叠结构与端子形式在不同体积规格下表现出显著差异，直接干扰滤波器的相位响应与幅度特性。例如，卷绕式结构的薄膜电容通常体积较大，其极板间存在较大的介电损耗和较高的寄生电感，这种结构在低频滤波中表现稳定，但在高频段会因电感效应导致阻抗急剧上升，使得低通滤波器的高频截止特性变得平缓，无法实现陡峭的衰减斜率。相比之下，金属化薄膜电容采用叠层结构，体积紧凑，寄生电感极低，能够在GHz级别的高频段保持优异的滤波性能。对于高通滤波器，高频信号的完整性依赖于电容在高频下的低阻抗路径，卷绕式大体积电容因高频阻抗过高，会导致高频信号衰减严重，信号失真；而小体积叠层电容则能提供更平滑的高频响应，确保信号的高频成分无损通过。
热稳定性与机械应力对薄膜电容体积及滤波性能的间接影响不容忽视。体积较大的薄膜电容通常具有更好的散热能力和机械强度，但在高频滤波应用中，过大的体积可能导致安装间距过大，引入额外的线路寄生电感。在高速数字电路或射频前端中，这些由封装体积带来的额外寄生参数会与滤波器设计所需的理想元件模型产生偏差，导致滤波器的通带波纹增大和阻带衰减不足。例如，在某些高精度模拟前端应用中，使用大体积薄膜电容进行电源去耦（一种低通滤波应用）时，由于引线电感较大，在瞬态电流变化下会产生较大的电压尖峰，影响滤波后的直流稳定性。因此，在高频滤波设计中，必须权衡体积带来的机械优势与电气寄生劣势，通常倾向于使用小体积、低感量的封装形式以最小化寄生效应对滤波性能的负面影响。
