薄膜电容在阻抗补偿网络中的核心作用
阻抗补偿网络通常应用于电力电子变换器中，用于抑制谐波、提高功率因数或滤除高频噪声。在这一类电路设计中，薄膜电容因其优异的频率特性、低等效串联电感（ESL）以及良好的自愈性能，逐渐成为高频应用的首选元件。相较于传统介质材料，金属化聚丙烯薄膜（MKP）具有极低的介电损耗，能够在高频开关环境下保持稳定的阻抗特性，从而确保补偿网络的动态响应精度。
薄膜电容的内部结构设计直接影响了其在高频下的表现。采用双金属化端部连接技术，能够显著降低端子电阻和电感，使得电容在kHz至MHz频段下的阻抗曲线更加平滑。这种特性使得薄膜电容能够更有效地应对逆变器输出端的dv/dt应力，减少因寄生参数引起的谐振风险。在实际工程应用中，选择具有低ESL封装形式的薄膜电容，有助于提升整个补偿回路的高频衰减效率。
高频薄膜电容的技术特性与选型逻辑
高频薄膜电容的核心优势在于其极低的等效串联电感（ESL）和等效串联电阻（ESR）。在高频段，电容的阻抗主要由ESL决定，表现为感性特性，这会导致高频噪声无法被有效旁路。因此，选型时需重点关注电容的自谐振频率（SRF），确保工作频率低于SRF，使电容始终呈现容性阻抗。目前，部分采用特殊层叠工艺或卷绕结构的薄膜电容，其ESL可低至纳亨级别，极大提升了高频滤波效果。
此外，薄膜电容的温度系数特性也是选型的关键指标。高频应用中，电容自身发热及环境温度变化会引起容值漂移，进而改变补偿网络的阻抗匹配状态。聚丙烯薄膜具有接近零的温度系数，能在宽温域内保持容值稳定。相比之下，其他介质材料如聚酯或聚苯硫醚在高温高频环境下易出现容值衰减或损耗角增大，导致补偿效果失效。因此，在高温、高频工况下，应优先选用额定温度等级较高且温度系数稳定的金属化聚丙烯薄膜电容。
油浸电容的物理结构与电气性能局限
油浸电容通常采用铝箔电极与浸渍绝缘油的纸介质或合成薄膜作为绝缘层，其结构特点决定了其在高频应用中的局限性。油浸电容的卷绕结构通常导致较大的极间距离和较大的极板面积，这使得其等效串联电感（ESL）显著高于高频薄膜电容。在高频阻抗补偿网络中，过高的ESL会限制电容对高频噪声的滤除能力，导致高频段阻抗曲线上升，产生感性阻抗，无法有效旁路高频干扰。
油浸介质的高介电常数虽然能提升单位体积的容值密度，但其介电损耗在高频下会急剧增加，导致电容发热严重。这种损耗不仅降低了补偿网络的效率，还可能引发热击穿风险。此外，油浸电容通常体积庞大，安装空间需求高，且存在漏油、绝缘油老化等长期稳定性问题。在需要紧凑布局和高动态响应的现代电力电子设备中，油浸电容的高频性能瓶颈使其逐渐难以满足高性能阻抗补偿的需求。

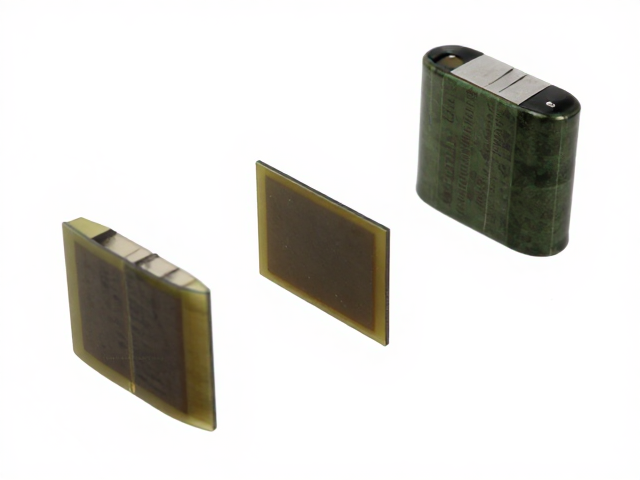

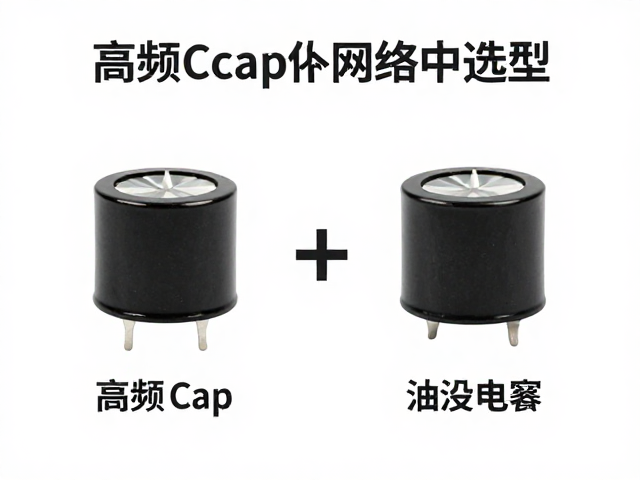

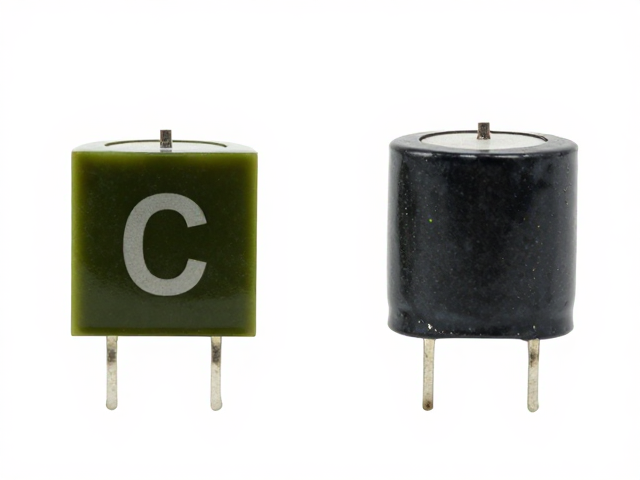

高频C帽与油浸电容的综合对比分析
从阻抗频率特性来看，高频薄膜电容在kHz以上频段表现出更低的阻抗值，能够有效抑制开关噪声。而油浸电容在低频段具有一定的容值优势，但在高频段因ESL和介质损耗的影响，阻抗迅速上升，滤波效果大打折扣。在阻抗补偿网络中，高频噪声的抑制往往依赖于电容在高频段的低阻抗路径，薄膜电容在此方面的表现明显优于油浸电容。
在寿命周期和环境影响方面，薄膜电容采用干式结构，无液体介质，不存在漏油风险，且可回收性较好。其自愈特性使得局部击穿后能自动恢复绝缘，提高了系统的可靠性。油浸电容则依赖绝缘油进行散热和绝缘，长期运行中绝缘油可能老化、分解，产生酸性物质腐蚀极板，导致性能下降甚至失效。此外，油浸电容的废弃处理涉及环保问题，而薄膜电容在环保合规性方面更具优势。
选型策略与工程应用建议
在实际选型过程中，需结合具体应用场景的频率范围、电流应力及温度环境进行综合评估。对于高频阻抗补偿网络，应优先计算目标频段下的容值需求，并验证所选薄膜电容在该频率下的阻抗曲线是否满足设计要求。同时，需考虑电容的额定电压降额使用，高频应用中电压应力会因寄生参数影响而分布不均，适当降额可提高长期运行的稳定性。
封装形式的选择直接影响高频性能。对于高频应用，推荐采用低电感封装，如双面金属化端接或螺旋绕接结构，以最小化引线电感。安装过程中，应尽量缩短电容与电路板的连接走线，减少寄生电感的影响。对于高纹波电流场景，需核算电容的温升，确保在最高环境温度下结温不超过允许值。通过精确的仿真分析与实测验证，可优化薄膜电容在阻抗补偿网络中的参数配置，提升整体系统的性能与可靠性。
