薄膜电容高频特性对电路带宽的影响机制
薄膜电容在高频电路中常因寄生电感（ESL）和等效串联电阻（ESR）的存在，导致其阻抗特性偏离理想容性，进而限制电路的高频响应。随着频率升高，薄膜电容的自谐振频率成为关键瓶颈，当工作频率超过自谐振点后，电容表现为感性，无法有效滤除高频噪声或耦合高频信号。这种非理想特性会改变电路的传递函数，使得高频段的增益下降或相位偏移，直接影响信号完整性。
优化高频响应需从选型与布局入手，优先选用具有低ESL结构的薄膜电容，如金属化聚丙烯薄膜电容，其卷绕工艺或叠层结构能有效降低寄生电感。在PCB布局中，应缩短电容引脚与电路节点的连接路径，采用表面贴装技术（SAT）替代传统插件封装，以减小回路面积，降低高频阻抗。此外，并联不同容值的电容可拓宽低频至高频的宽频带滤波效果，利用小电容处理高频、大电容处理低频的特性，构建更平坦的频率响应曲线。

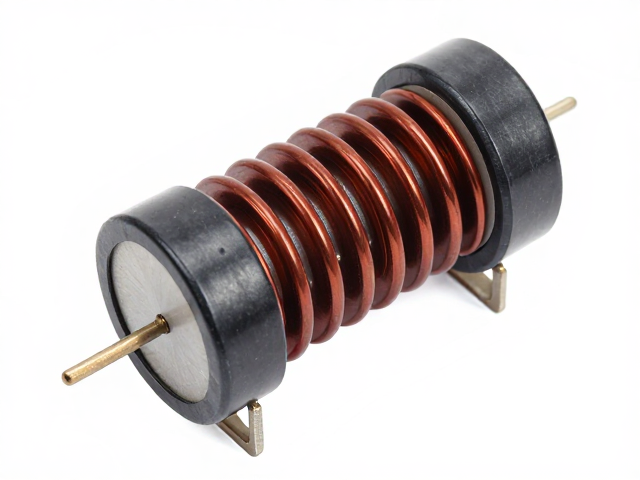

电感饱和对电路线性度与动态范围的影响
电感在电流过大时发生磁芯饱和，导致电感量急剧下降，引发电路增益失控、谐波失真及效率降低。饱和现象通常由直流偏置电流或瞬态大电流引起，使磁芯材料的磁导率降低，电感值偏离设计标称值。在开关电源或音频放大电路中，电感饱和会导致输出纹波增大、瞬态响应迟缓，甚至引发开关器件过流损坏，严重压缩电路的有效动态范围。
解决电感饱和问题需精确计算最大工作电流，并选用具有高饱和磁通密度（Bsat）的磁芯材料，如铁硅铝或非晶合金磁芯，这些材料在较高磁场强度下仍能保持稳定的电感特性。设计中应预留足够的电流裕量，避免长期工作在接近饱和临界点。对于需要处理大瞬态电流的场景，可采用气隙磁芯电感，通过引入气隙降低有效磁导率，提高抗饱和能力，同时确保电感值在额定电流范围内波动最小，维持电路频率响应的稳定性。
复合元件协同优化策略提升频响表现
单一元件优化难以覆盖全频段需求，需结合薄膜电容的低ESL优势与高饱和电感的高电流承载能力，构建多级滤波或匹配网络。在高频段，利用薄膜电容的低寄生电感特性配合短路径布局，确保高频信号的低损耗传输；在低频或大电流段，利用高饱和电感维持稳定的阻抗特性，防止因电流波动导致的频响畸变。这种协同作用可显著拓宽电路的有效带宽，提升整体频率响应的平坦度。
实际应用中，可通过仿真工具对元件参数进行联合建模，分析不同频率下的阻抗谱与相位特性，识别频响瓶颈。例如，在宽带放大器输入端，采用薄膜电容进行高频耦合，同时在后级电源路径使用高饱和电感进行滤波，可有效抑制低频纹波与高频噪声。通过调整元件参数与拓扑结构，优化极点与零点分布，使电路在目标频段内保持预期的增益与相位特性，实现频响范围的最大化扩展。
