电解电容鼓包的物理机制与热应力分析

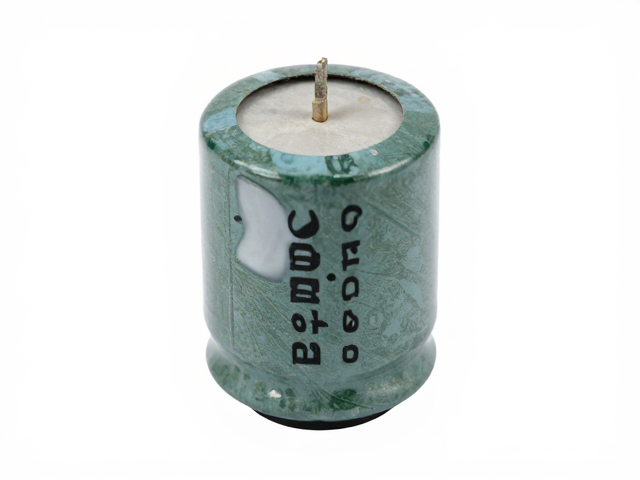

开关功率管在高频开关过程中会产生显著的开关损耗，这部分能量主要转化为热能。当电源内部散热设计存在缺陷时，热量无法通过散热片、导热硅脂或PCB铜箔有效地传导至外壳或环境中，导致局部温度急剧升高。电解电容内部的电解液在长期高温环境下会发生挥发或分解，产生气体，使得电容内部压力迅速增加。一旦内部压力超过铝壳的承受极限，电容顶部的防爆纹便会破裂，导致电解液泄漏或电容体膨胀，形成肉眼可见的鼓包现象。
这种热失效并非单一因素造成，而是热设计与电气应力共同作用的结果。高频开关下的寄生电感会引起电压尖峰，加剧功率管的应力负担，进而增加整体发热。若电源PCB布局中，电解电容距离功率管或整流桥等热源过近，且缺乏有效的隔热或隔离措施，电容长期处于高温“烘烤”状态。随着时间的推移，电解液干涸导致容量下降，ESR（等效串联电阻）增大，进一步加剧自身发热，形成恶性循环，最终导致电容物理结构破坏。
电源散热路径中的常见设计短板

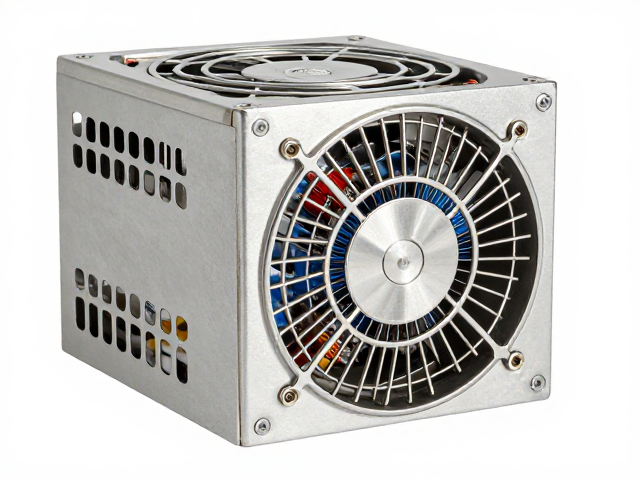

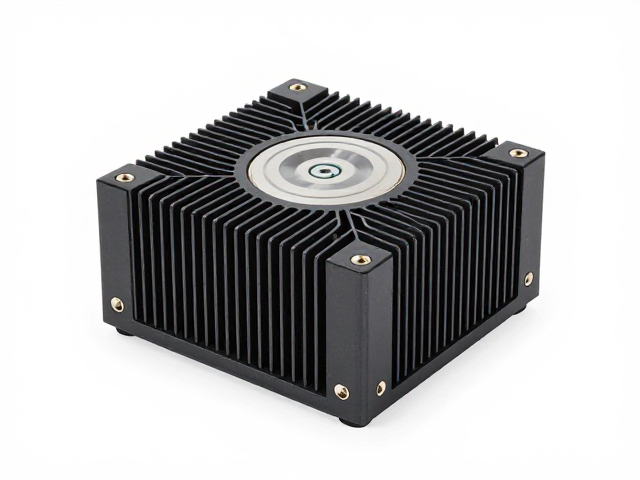

许多低成本或老旧设计的电源在热管理上存在明显短板，主要表现为对流散热不足和传导路径受阻。自然对流依赖于空气流动，若电源外壳通风孔设计不合理，或内部风扇风量不足，热量会积聚在密闭空间内。此外，导热界面的材料选择不当也是关键因素，例如使用劣质导热硅脂或硅脂涂抹不均匀，会导致功率管与散热片之间的接触热阻增大，使得热量无法有效散发。这种情况下，即使功率管本身散热良好，热量也会反向传导至邻近的电容元件。
PCB布局对热分布有着决定性影响。在紧凑的电源设计中，工程师若未遵循热隔离原则，将高热元件与敏感的温度敏感元件（如电解电容）紧密排列，会直接导致电容过热。部分设计为了追求极小的体积，完全依赖元件自身的散热能力，忽略了环境温度的影响。在夏季或高温环境下，环境温度叠加内部温升，使得电容表面温度远超其额定值。这种设计缺陷在长期运行中表现为电容寿命大幅缩短，鼓包故障频发，且往往发生在电源使用初期或中期，而非设计寿命终点。
故障根源的精准定位与检测逻辑
排查电容鼓包故障时，需区分是单一元件失效还是系统性热问题。使用热成像仪或高精度热电偶测量电源内部关键点位温度是有效手段。若发现功率管结温正常，但邻近电容温度异常偏高，则问题集中在局部热传导或布局上。若整体温升均高，则需检查电源负载情况、输入电压稳定性以及风扇或散热片的工作状态。通过替换同规格但耐高温等级更高的电容（如从105℃升至105℃以上的高寿命品）进行对比测试，可验证散热设计是否为根本原因。
电气参数的检测同样不可或缺。使用LCR表测量鼓包电容的容量和ESR值，若容量严重衰减且ESR极大，则确认电容已失效。同时，检查功率管的驱动波形，观察是否有过大的振铃或过冲，这可能导致功率管开关损耗增加，间接加剧发热。若发现输入滤波电容鼓包，还需排查输入整流桥的热状态。通过对比正常电源与故障电源的热分布图，可以清晰识别热量积聚的核心区域，从而针对性地改进散热结构，如增加导热垫、优化风道或重新布局元件位置。
