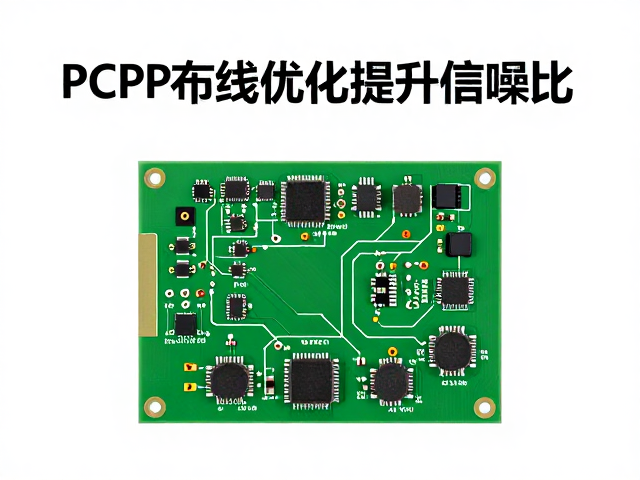

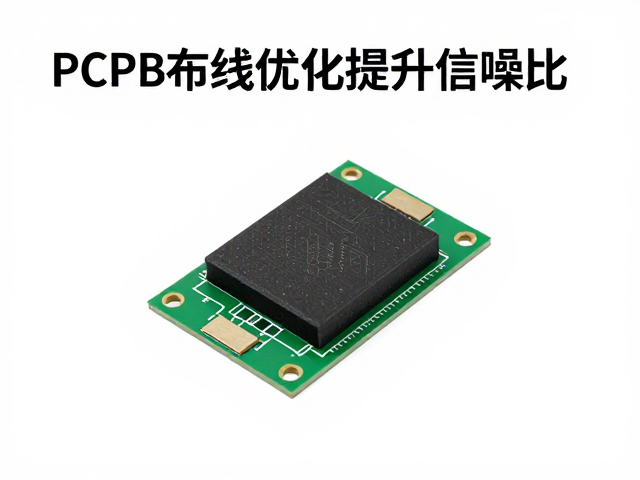

PCB布线优化提升信噪比
开关功率管在高频切换过程中会产生剧烈的电压变化率（dv/dt）和电流变化率（di/dt），这些瞬态变化会通过寄生电感和寄生电容耦合到敏感的信号回路中，导致信噪比下降。在多层PCB设计中，电源平面与接地平面的完整性至关重要，不完整的接地路径会形成地弹效应，直接干扰模拟前端或高速数字接口。布线时需严格区分功率地与信号地，利用单点接地或混合接地策略，确保低频信号参考电位稳定，避免高频噪声通过共阻抗耦合进入信号链路。
走线的几何形状与布局方式直接影响寄生参数的分布，进而影响系统的电磁兼容性。高频开关节点应尽可能缩短走线长度，减少环路面积，从而降低辐射发射和接收灵敏度。对于敏感的信号线，如ADC输入或传感器输出，必须实施包地处理，即在信号线两侧布置完整的接地铜箔，形成微带线结构，以提供屏蔽效应并控制特性阻抗。同时，避免在信号线下方跨接电源或信号走线，防止通过寄生电容产生容性耦合噪声，这种耦合在GHz频段下尤为显著，会直接淹没微弱的有效信号。
开关功率管设计指南
功率器件的选型需严格依据实际应用的电压应力、电流容量及开关频率确定具体参数。以常见的N沟道MOSFET为例，其导通电阻（Rds(on)）与漏源电压（Vds）和栅源电压（Vgs）密切相关，低Rds(on)有助于降低导通损耗，但通常伴随更大的寄生电容（Ciss、Coss、Crss），这会增加开关过程中的充放电损耗。在设计中需权衡导通损耗与开关损耗，对于高频应用，应选择具有低栅极电荷（Qg）和快速反向恢复特性的器件，以缩短开关过渡时间，减少能量在切换过程中的耗散，提升整体能效。
驱动电路的设计直接决定了开关管的动态性能，过慢的驱动会导致器件长时间处于线性放大区，引发热击穿；过快的驱动则可能因寄生电感引起电压尖峰，导致器件过压损坏。驱动电阻的选择需平衡开关速度与振荡抑制，较小的驱动电阻可降低开关时间，但可能激发PCB走线电感与器件寄生电容形成的LC振荡。此外，栅极驱动回路应尽量短且宽，减少回路电感，必要时采用有源米勒钳位技术，防止在关断过程中因米勒电容耦合导致栅极电压误触发，确保开关动作的可靠性与稳定性。
