高频场景下薄膜电容与高频电容的选型逻辑
在高频电力电子变换器中，电容的选型核心在于阻抗频率特性与等效串联电感（ESL）的控制。薄膜电容凭借聚丙烯（CPP）或聚酯（PET）介质材料，具有极高的自愈能力和优异的温度稳定性，其阻抗随频率升高而降低的特性使其在kHz至MHz频段内表现优异。相比之下，专为高频设计的陶瓷电容（如X7R、C0G材质）或特殊结构的薄膜电容，通过降低极板间距和优化封装结构，进一步压缩了寄生电感，从而在高频段提供更低的阻抗路径，有效抑制开关噪声。
选型过程中需重点关注电容的自谐振频率（SRF）。当工作频率低于SRF时，电容呈现容性；当工作频率高于SRF时，电容呈现感性，此时电容的滤波效果急剧下降。因此，对于高频开关电源或逆变器应用，必须计算或查阅 datasheet 确认电容在目标频率下的阻抗值（Z=freq），优先选择在该频率点阻抗最低的型号。此外，薄膜电容的体积通常大于同容量的高频陶瓷电容，在空间受限的PCB布局中，需权衡体积与高频性能，必要时采用多颗小封装电容并联以降低整体ESL，提升高频响应速度。

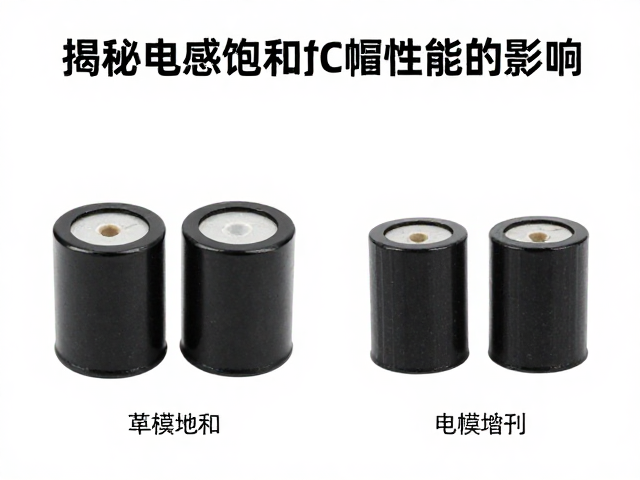

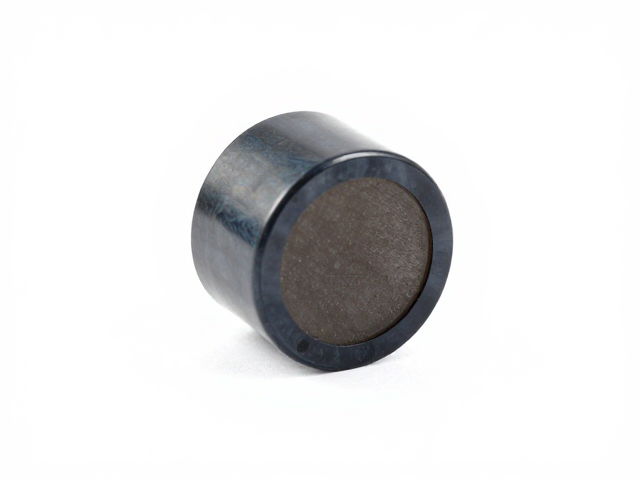

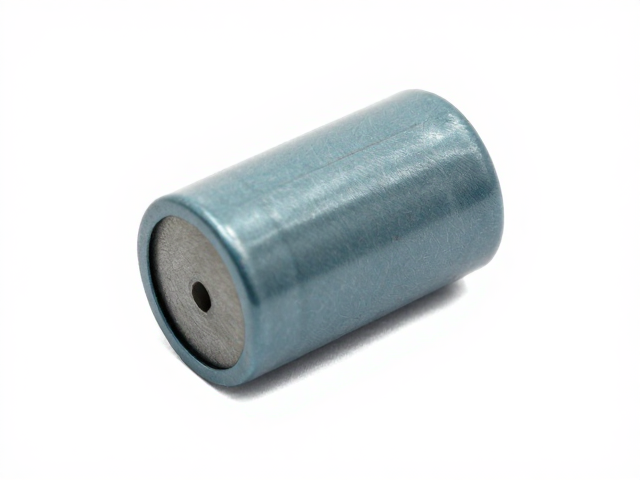

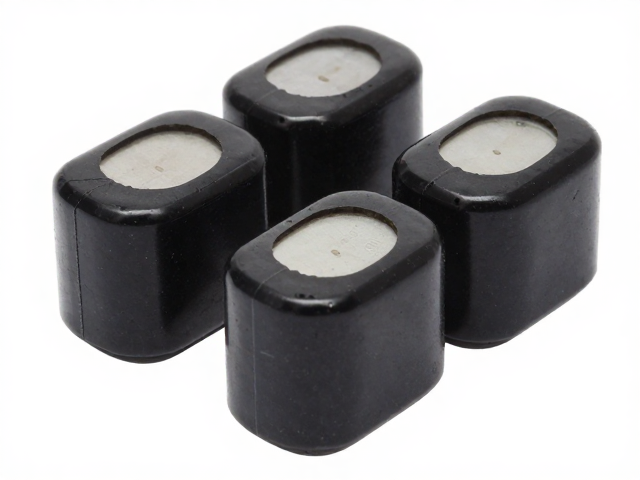

电感饱和对C帽性能的影响机制
电感饱和现象会直接改变储能元件的动态响应，进而对与之并联或串联的电容（C帽）构成严峻挑战。当电感电流超过饱和电流（I_sat）时，磁芯磁导率骤降，电感量急剧减小，导致电感对交流纹波电流的阻碍作用减弱。这一变化使得流经电感支路的纹波电流大幅增加，若该支路与滤波电容并联，电容需吸收更大的交流纹波电流，导致电容内部的等效串联电阻（ESR）损耗增加，引发局部过热。
更严重的后果在于电压尖峰的产生。电感饱和后，电流变化率（di/dt）失控，在开关管关断瞬间，巨大的di/dt会在寄生电感上感应出极高的电压尖峰。这一高压尖峰直接施加在C帽两端，可能超过电容的额定耐压值，导致介质击穿或寿命缩短。特别是在硬开关拓扑中，饱和引起的电流激增还会加剧开关损耗，系统效率下降，而C帽因承受高频大纹波电流，其等效串联电感（ESL）引起的电压过冲进一步恶化，可能导致电容失效或引发EMI问题。
真实数据下的饱和效应与电容失效分析
以某款工业变频器中常用的100μH功率电感为例，其标称饱和电流为15A。当负载突变导致峰值电流达到18A时，电感进入饱和区，电感量可能降至标称值的30%以下。在此工况下，输入端滤波电容（如450V/100μF薄膜电容）需处理的纹波电流有效值从正常的2A上升至6A以上。根据薄膜电容的温升特性，纹波电流每增加一倍，内部温升显著加快。实测数据显示，持续运行在饱和状态下，电容内部温度可在短时间内超过80℃，导致介质损耗角正切值（tanδ）增大，电容容量衰减，最终表现为容值下降和绝缘电阻降低。
另一案例涉及高频DC-DC转换器中的输出电容选型。若设计中未预留足够的电感电流裕量，在启动瞬间或短路保护期间，电感饱和导致输出电流纹波极大。此时，若选用ESL较高的传统封装电容，高频噪声无法有效旁路，输出电压纹波幅度可能超过50mV的标准限值。通过更换为低ESL的多层陶瓷电容（MLCC）或高频薄膜电容并联方案，并配合优化电感饱和电流设计，可将输出电压纹波控制在10mV以内，同时电容的纹波电流承受能力得到验证，确保了系统在极端工况下的稳定性。
优化选型与抗饱和设计的协同策略
在系统设计中，提升电感饱和电流裕量是保护C帽性能的基础。通过选用高饱和磁通密度（Bsat）的磁芯材料（如铁硅铝或特定合金粉末磁芯），或增加磁芯气隙，可有效提高电感器的饱和电流阈值。这确保了在动态负载瞬态下，电感仍能提供稳定的阻抗，限制纹波电流的激增，从而降低C帽的电流应力和热损耗。同时，在PCB布局时，应尽量缩短电感与电容间的走线距离，减少寄生电感，降低电压尖峰对电容的冲击。
针对高频应用，采用电容并联组合策略可显著提升整体系统的鲁棒性。将高容值的薄膜电容与低ESL的高频陶瓷电容并联，利用薄膜电容处理低频大纹波电流，利用高频电容抑制高频噪声。这种组合需经过严密的热仿真和实测验证，确保各电容在各自频段内分担合适的电流比例。此外，实时监控电感电流波形，设置过流保护阈值，防止电感长期处于饱和状态，是维持C帽长期可靠运行的关键措施。通过精确计算和仿真分析，确定最佳的电容参数与电感饱和特性匹配，可实现系统在高频、高动态范围下的稳定运行。
