同轴信号转换器的核心指标与场景匹配

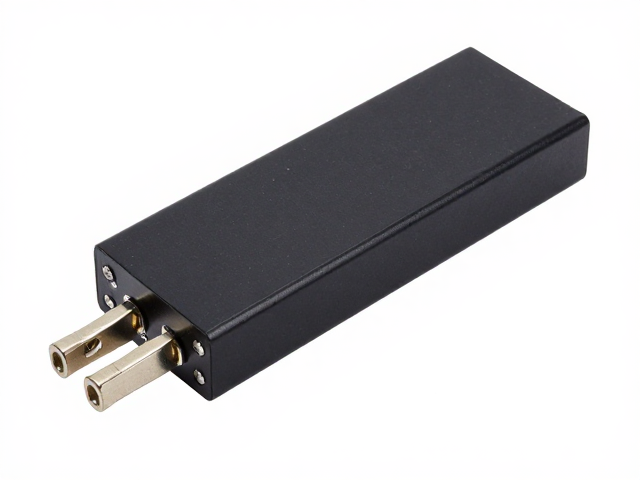

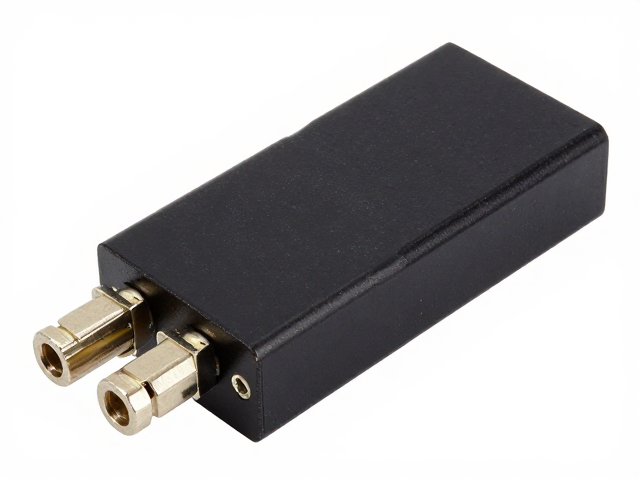

同轴线信号转换器在广电、安防监控及工业控制领域扮演着关键角色，其核心功能在于实现不同接口标准或信号格式之间的无损或低损转换。选型时需重点关注阻抗匹配，绝大多数射频同轴系统要求阻抗为75欧姆，若转换器内部电阻网络设计偏差，会导致信号反射，进而引发图像重影或数据丢包。高频段的转换器还需考察其频率响应范围，例如处理4K/8K视频信号时，带宽需覆盖至6GHz甚至更高，以确保高频分量不衰减，维持信号的完整性。
接口类型的多样性决定了设备的适用场景。常见的输入输出组合包括F头、BNC、RJ45（网络同轴传输）以及HDMI等。在实际部署中，需根据前端设备输出与后端显示或存储设备的接口物理形态进行选择。例如，长距离传输常采用同轴电缆配合网络转换器，而短距离本地连接则多使用BNC或HDMI接口。确认接口类型不仅是物理连接的问题，更涉及信号协议的兼容性，部分转换器支持双向传输或协议解码，需根据具体链路需求明确是仅做物理接口转换，还是涉及信号格式的底层重构。
冷压端子的物理结构与压接工艺
冷压端子，又称压接端子，是不带绝缘护套的金属连接件，通过机械压力使端子与导线产生塑性变形，从而实现电气连接。在同轴电缆应用中，常见的冷压端子类型涵盖BNC压接头、F头压接芯及专用同轴端子。其核心优势在于连接稳定、抗震动能力强，且无需额外绝缘包裹，适用于对空间尺寸和耐候性要求较高的工业环境。选型时需核对端子孔径与同轴电缆外导体（屏蔽层）的内径，确保压接后无松动，同时注意端子的材质，镀金或镀镍层能有效降低接触电阻并防止氧化腐蚀。

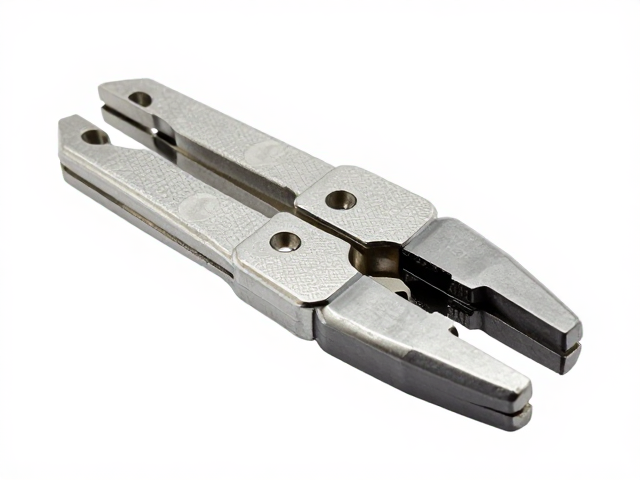

压接工艺是决定冷压端子连接质量的关键环节。使用专用的液压或手动压接钳，将端子套入同轴电缆屏蔽层后，通过模具施加均匀且足够的压力，使端子内壁的齿纹或凹槽嵌入屏蔽线中。操作时需严格控制压接位置，避免损伤内部绝缘层或中心导体。压接完成后，需检查端子尾部是否有明显的变形或裂纹，确保屏蔽层与端子之间形成低阻抗的金属接触。错误的压接方式会导致接触不良，引发信号中断或高频损耗，因此标准化作业流程是保障系统稳定运行的基础。
安装规范与信号完整性保障
安装过程中，同轴电缆的剥线长度需严格遵循端子规格书要求。过长的屏蔽层暴露会增加电磁干扰的风险，而过短则可能导致屏蔽接地不良，影响信号屏蔽效果。中心导体的延伸长度应精确匹配端子中心针的深度，避免导体未完全接触或绝缘层被压入导电区域造成短路。对于高频信号传输，电缆的弯曲半径需保持在一定范围内（通常为电缆外径的10倍以上），以防止内部结构变形导致阻抗突变，引发驻波比升高。
连接后的测试与固定同样不可忽视。安装完成后，建议使用信号分析仪或驻波比测试仪检测连接点的反射系数，确保信号传输效率。对于户外或振动环境下的安装，需对压接点进行适当的固定处理，如使用热缩管包裹非导电部分或使用扎带固定线缆，减少机械应力对压接点的影响。避免在连接处施加过大的拉扯力，确保同轴电缆的屏蔽层与转换器外壳或接地端形成可靠的等电位连接，从而提升整体系统的抗干扰能力和长期运行的稳定性。
