导热辅料云母片绝缘电阻的核心定义与物理机制

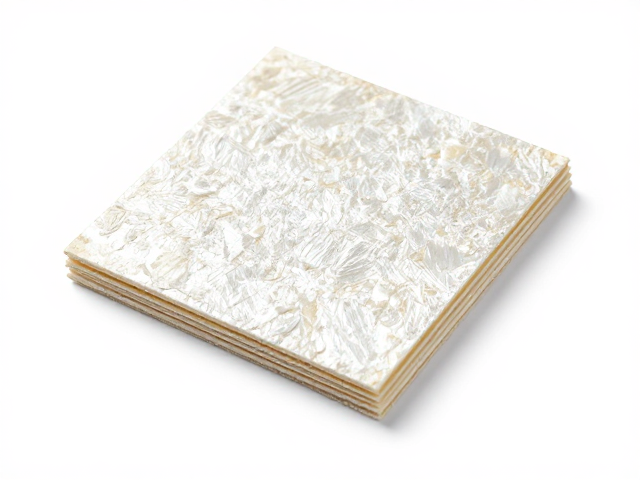

云母片作为电子电气系统中关键的绝缘与导热材料，其绝缘电阻直接决定了器件在高压环境下的安全边界。绝缘电阻是指在云母片两个电极之间施加直流电压时，阻碍电流通过的能力，通常以兆欧（MΩ）或吉欧（GΩ）为单位进行量化。这一参数并非固定不变，而是受到材料纯度、晶体结构完整性以及表面清洁度的显著影响。天然云母因含有微量杂质，其绝缘性能会随产地和矿脉变化，而合成金云母或白云母经过高温烧结或化学处理，能获得更一致的微观结构，从而提供更稳定的电阻表现。
在实际物理机制中，绝缘电阻由体积电阻和表面电阻两部分组成。体积电阻反映了材料内部的导电特性，主要取决于晶格缺陷和杂质离子迁移；表面电阻则与材料表面的吸附水分、油污或氧化层密切相关。对于高绝缘要求的场景，如高压变频器或电力传输模块，体积电阻是核心考量指标。云母片内部的硅氧四面体结构具有极强的共价键合力，电子难以自由移动，因此天然具备极高的绝缘特性。然而，当环境温度升高或施加电压超过击穿阈值时，离子迁移加剧，绝缘电阻会呈非线性下降，这一特性必须在选型计算中予以修正。
影响云母片绝缘电阻的关键变量与测试标准
环境湿度是导致云母片绝缘电阻波动的最主要外部因素。云母晶体表面容易吸附空气中的水分子，形成导电水膜，导致表面电阻大幅降低。在相对湿度超过80%的环境中，未经特殊疏水处理的云母片绝缘电阻可能下降1-2个数量级。因此，工业级云母片常通过涂覆硅树脂或环氧树脂进行表面封装，以隔绝湿气侵入。此外，测试时的施加电压大小、极化时间以及电极接触面积均会影响测量结果。国际标准IEC 60243规定了严格的测试流程，要求在20℃±2℃的环境下，使用高阻计在极化1分钟后读取数据，以确保数据的可复现性。
温度对绝缘电阻的影响遵循阿伦尼乌斯方程，即电阻随温度升高呈指数级下降。对于大多数云母材料，温度每升高10℃，绝缘电阻可能下降30%-50%。在高温工况下，材料内部的载流子浓度增加，导电机制由电子导电逐渐转变为离子导电。因此，在高温应用场景中，必须参考材料在特定温度点（如100℃、150℃或200℃）的降额曲线。部分高性能合成云母片通过掺杂稀土元素优化晶格结构，能在150℃环境下保持高于10^12 Ω·cm的体积电阻率，显著优于普通白云母片在同等条件下的表现。
云母片绝缘性能的选型逻辑与场景匹配

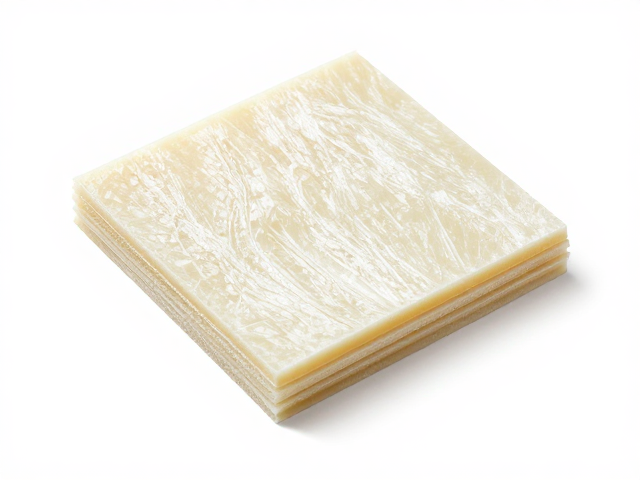

不同应用场景对绝缘电阻的要求存在显著差异，选型时需根据电压等级和散热需求进行匹配。在低压信号处理电路中，如普通PCB板隔离，普通白云母片即可满足需求，其绝缘电阻通常在10^10 Ω以上，足以应对数十伏特的电压冲击。而在高压电力电子领域，如IGBT模块封装或高压电容器介质，需选用高纯度合成金云母或经过严格筛选的天然金云母，其绝缘电阻需达到10^12 Ω至10^14 Ω级别，以应对数千伏特的直流或交流电压。选型过程中，还需关注云母片的厚度，因为绝缘电阻与厚度成正比，较厚的云母片能提供更高的耐压能力，但可能影响整体组件的紧凑度。
导热性能与绝缘电阻之间存在着材料本质的权衡。高纯度云母通常具有更优的绝缘性能，但其导热系数可能因晶体取向而呈现各向异性。在需要同时兼顾绝缘与散热的场景，如LED驱动电源或功率放大器，需选择经过特殊工艺处理的双面导热云母片。这类材料通过在云母基材表面复合高导热硅胶层，既保留了云母的高绝缘特性，又提升了界面热阻。选型时需确认材料的介电强度（kV/mm），一般云母片的介电强度在10-20 kV/mm之间，结合具体工作电压和云母片厚度，可计算出所需的最小绝缘电阻值，确保长期运行的安全性。
性能评估中的关键指标与长期稳定性分析
评估云母片绝缘性能时，除静态绝缘电阻外，介电损耗角正切（tanδ）和体积电阻率是核心技术指标。介电损耗反映了材料在交变电场中能量损耗的情况，低tanδ值意味着材料在高频环境下发热少、效率高。对于高频逆变器或射频设备，云母片的tanδ值应控制在0.001至0.01之间，以避免因介质损耗引发热击穿。体积电阻率则是衡量材料内部导电能力的固有属性，与样品尺寸无关，更能反映材料本身的品质。高质量云母片的体积电阻率通常高于10^12 Ω·m，这一指标在长期老化测试中应保持稳定，不因时间推移出现不可逆的衰减。
长期稳定性测试关注云母片在热循环、湿度老化及电压应力下的性能保持能力。在经历数千次0℃至120℃的热循环后，优质云母片的绝缘电阻变化率应控制在5%以内，表明其微观结构稳定，无微裂纹产生。湿度老化测试通常要求在85℃/85%相对湿度下持续1000小时，测试后绝缘电阻下降不应超过规定阈值。此外，电压应力测试用于评估材料在长期高压下的抗电树枝化能力。若云母片内部存在气泡或杂质，局部电场集中可能引发电树枝，导致绝缘失效。因此，通过X射线检测或超声波扫描检查云母片内部缺陷，是确保长期绝缘可靠性的重要手段。
