薄膜电容的核心材料演进与绝缘特性
薄膜电容器的性能基石在于其介电材料的选择，从早期的纸介电容向聚丙烯（MKP）和聚酯（Mylar）等高分子聚合物薄膜的过渡，构成了行业发展的第一道门槛。聚丙烯薄膜因其极低的损耗角正切值和优异的自愈特性，逐渐在高压直流及功率电子领域确立了主导地位，其分子结构的稳定性直接决定了电容在高温、高频环境下的寿命表现。相比之下，聚酯薄膜虽然介电常数较高，能实现更小的体积密度，但在高频损耗和耐热性上相对较弱，通常应用于对体积敏感但对长期稳定性要求稍低的信号耦合或旁路场景。
随着材料科学的进步，金属化薄膜技术取代了传统的金属箔电极，这一变革不仅大幅降低了电容的等效串联电感（ESL），还引入了自愈机制以应对局部击穿。当薄膜局部因过压或缺陷发生击穿时，金属层会像烧断细丝一样断开，隔离故障点，确保电容主体功能不受影响。这种结构特性使得薄膜电容在应对电网波动或瞬态电压冲击时，展现出远超陶瓷电容的可靠性，成为电力电子设备中不可或缺的保护元件。
模块化插接结构的机械设计与电气连接
模块化插接技术的核心在于将传统缠绕或卷绕式的单体电容转化为标准化的插接单元，通过金属弹片或镀银铜排实现快速电气连接。这种设计消除了传统引线焊接带来的热应力损伤，同时也解决了长引线在高频应用中产生的寄生电感问题。插接端子的接触压力经过精密计算，确保在振动、冲击等恶劣工况下仍能提供低阻抗的电流通道，避免因接触不良导致的发热失效。

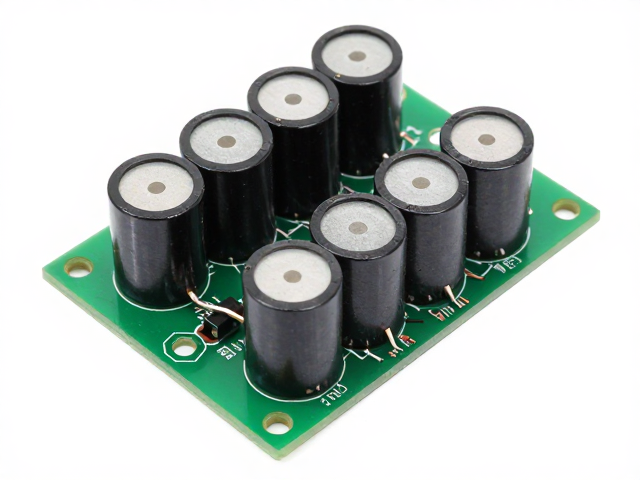

在结构布局上，模块化设计允许电容像积木一样在汇流排或PCB上进行三维堆叠，极大地提升了空间利用率。通过标准化的接口尺寸，工程师可以像组装硬件模块一样快速构建电容组，显著缩短了产品研发与产线组装的时间周期。此外，插接式结构通常配合绝缘支架使用，不仅增强了整体结构的机械强度，还优化了内部电场分布，减少了边缘效应引发的局部放电风险。
高频应用下的等效电路模型与损耗分析
在高频开关电源或逆变器应用中，薄膜电容的行为不能简单视为理想电容，必须结合其等效串联电阻（ESR）、等效串联电感（ESL）以及并联绝缘电阻进行综合分析。高频电流下，ESL导致的阻抗上升会削弱电容的滤波效能，因此模块化插接技术通过缩短电流路径，有效抑制了ESL，使电容在MHz频段仍能保持较低的阻抗特性。这一特性使得薄膜电容在电机驱动、光伏逆变等高频变换场景中，能够更有效地滤除高次谐波，保护后端敏感器件。
损耗分析需重点关注介质损耗和金属化层欧姆损耗。聚丙烯薄膜在高频下的介电损耗极低，但金属化层的电流密度分布不均可能导致局部过热。通过优化金属化层的图案设计，如采用螺旋或网格结构，可以平衡电流分布，降低交流电阻。在实际工程中，工程师需依据应用场景的纹波电流规格，计算电容的温升，确保结温不超过材料允许的最高限值，从而维持电容容量的长期稳定性。
热管理策略与寿命预测模型
薄膜电容的失效模式与温度呈指数关系，阿伦尼乌斯方程（Arrhenius Equation）常被用于描述温度对寿命的影响。每降低10°C的工作温度，电容的预期寿命通常可延长一倍。模块化插接结构通过金属端子的导热作用，将内部产生的热量快速传导至散热片或外壳，改善了整体热分布。然而，若散热设计不当，热量积聚仍会导致介质老化加速，表现为容量衰减和损耗角增大。
在寿命预测中，需综合考虑电压应力、纹波电流和环境温度等多重因素。高电压应力会加剧介质内部的局部放电，而大纹波电流则直接导致自热。通过建立热-电耦合模型，工程师可以模拟不同工况下的温度场分布，识别热点区域。实际应用中，建议在电容周围预留足够的空气对流空间，或采用强制风冷措施，以维持器件在额定温度范围内运行，确保系统长期稳定。
安装规范与环境适应性要求
正确的安装方式是保障薄膜电容性能的关键环节。插接式电容在安装时需确保端子与插座完全啮合，避免虚接或倾斜导致接触电阻过大。对于高压应用场景，需特别注意爬电距离和电气间隙，严格遵循安规标准，防止因绝缘不足引发闪络。同时，安装过程中应避免对电容本体施加过大的机械应力，以免损伤内部极板或导致密封失效。
环境适应性方面，薄膜电容虽具备较好的耐湿性和耐化学腐蚀能力，但在高湿度、高盐雾或强腐蚀性环境中，仍需加强防护。金属端子可能发生氧化或腐蚀，影响电气连接性能。因此，在恶劣工况下，建议选用带有防护涂层或密封结构的模块化电容，并在设计时考虑防尘、防水措施。此外，紫外线辐射可能加速塑料外壳的老化，户外应用时需选用耐候性材料或加装防护罩，以延长使用寿命。
